ZGKC-ZA 高壓開關動特性測試儀
閱讀次數：8926
DL/T 846.3-2004 《高電壓測試設備通用技術條件 第3部分:高壓開關綜合測試儀》
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓
關綜合特性測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

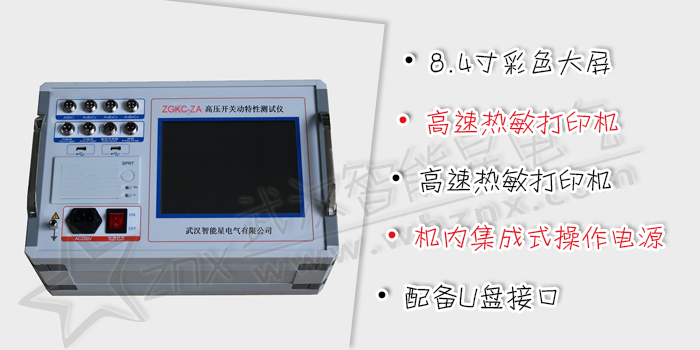

⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。
⑵、高速熱敏打印機，方便現場打印測試數據。
⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
⑷、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關動作一次，得到所有數據及圖形。
⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。
⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
⑾、全自動電機儲能、電機功率測量功能。
⑿ 內部抗干擾電路可滿足500KV變電站內可靠使用。
1．時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期之差
合閘（分閘）彈跳時間（彈跳次數）
內觸發測試范圍：0.01ms～20s，分辨率：0.01ms,
外觸發測試范圍：0.01ms～200s，分辨率：0.1ms,
在1000ms以內準確率：0.05%±1個字
2．速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
3. 測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s
360°角度傳感器 1周波/ 0.25°
4．行程測量：動觸頭行程（行程）
接觸行程（開距）
超行程
過沖行程或反彈行程
測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm
加速度傳感器測量范圍：0-600mm，分辨率：0.1mm
360線傳感器：360о，測量范圍：0-1000mm，分辨率：0.1mm
直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm
