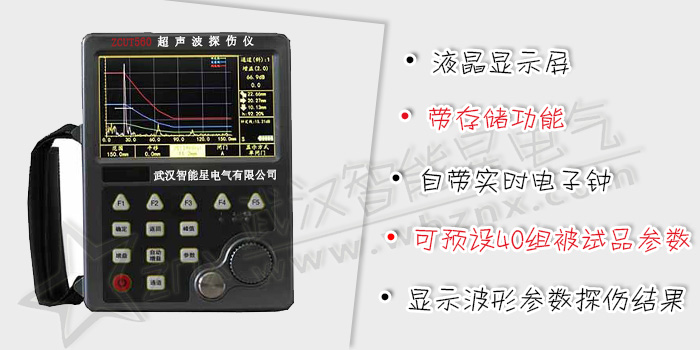

ZCUT560 超聲波探傷儀

閱讀次數：7791

超聲波探傷儀廣泛應用于電力部門瓷支柱式絕緣子、套管、母排、主設備箱體、電力線路金器具（如楔形線夾）、電廠壓力容器、管道等部件的無損檢測設備。

絕緣子是發電廠和變電站運行的重要組成設備，起著支撐導線和絕緣的作用，其工作狀態直接影響電網供電安全。由于絕緣子無固有形變且韌性極低，大多數瓷絕緣子長期承受電網運行中的機械負荷以及風雪日曬等惡劣天氣的影響，使其附加應力增大而集中，導致內部缺陷急速擴大，極易引發瓷絕緣子脆性斷裂，造成電網嚴重事故。

近年我國各地常出現瓷絕緣子斷裂事故的報道，特別是在溫度低、溫差大的地區，不僅嚴重影響供電安全，造成重大經濟損失，還對運行人員及檢修人員的人身安全構成威脅，成為電力系統安全運行的一大隱患，因此檢測絕緣子內部物理狀態勢在必行。為此，國家電網公司發布了生技[2005]174號的文件及《高壓支柱瓷絕緣子現場檢測規程》，以加強高壓支柱瓷絕緣子的技術監督工作、規范高壓支柱瓷絕緣子超聲波無損檢測方法。

1. 閘門功能：

·范圍：2.0~10000.0mm掃查范圍的無級調節

·平移：﹣45.0~10000.0mm脈沖平移調節

·閘門操作：閘門移位/閘門高度/閘門寬度調節

·閘門：閘門A/B選擇

·顯示方式：?jiǎn)伍l門/雙閘門選擇

2. 調校功能：

·聲速：材料聲速100.0~9000.0m/s連續調節

·零偏：探頭入射零點的調節

·探頭K值：斜探頭的折射角（K值）測量

3. 曲線功能：

·制作曲線：制作AVG、DAC曲線

·調整曲線：調整已制作的曲線

·刪除曲線：刪除已制作的曲線

·TCG轉換：將DAC曲線轉換為TCG曲線

·延長至：將曲線延長至用戶指定的深度

4. 存儲功能：

·動態記錄：記錄動態波形及其相應數據

·動態回放：回放已存儲的動態波形

·單幅存儲：存儲屏幕上的單幅波形及其相應數據

·單幅回放：回放已存儲的單幅波形

·文件管理：導入或?qū)С鐾ǖ罃?shù)據、刪除已存儲數據

5. 功能：

·B掃成像：更直觀顯示缺陷狀態

·系統升級：升級整個操作系統

·測厚儀：測量工件厚度

6. 確定：確定當前選擇

7. 返回：返回上一菜單

8. 凍結/峰值：對閘門內動態回波進行最高回波的捕捉，并保留在屏幕上。長按該鍵可以打開屏幕凍結、屏幕拷貝及包絡功能

9. 增益：手動調節儀器靈敏度

10. 自動增益：自動定高調節儀器靈敏度

11. 儲存/通道：通道切換選擇。長按可一鍵保存當前單幅波形文件

12. 參數：進入/退出參數設置界面，編輯參數
