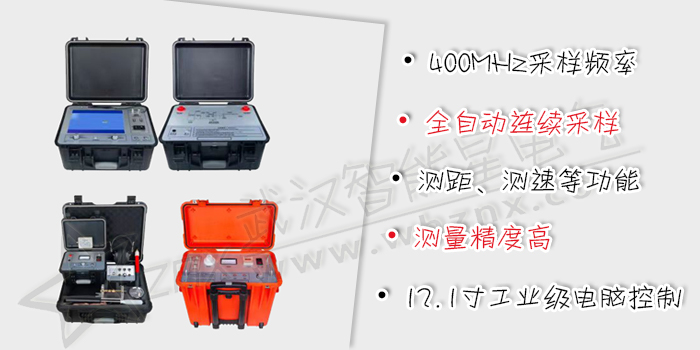

準確快速檢測35KV及以下電壓等級電力電纜的主絕緣故障;校準電纜長度;精確探測電纜埋設走向及深度。

1) Windows操作系統、觸摸式操作方式
2）系統功能：故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測等；
3）測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、電磁感應法等；
4）顯示控制：測試儀：12.1寸工業級一體機控制,內置12V/10Ah直流電源，可連續工作10小時；其它為單片機控制，指針表顯示；
5）測試范圍：測試距離：60km，探測深度：2-5m；
6）測量精度：粗測誤差：±10m（絕對值）或1%（相對值），精測誤差：±0.2m（定點、路徑、深度）；
7）采樣頻率：100MHz，最小分辨率0.5m（100m/us）
8）采樣方式：全自動連續采樣，決不漏掉任何一次放電波形
9）低壓脈沖：寬度：0.1uS和2uS 幅度：100Vpp
10）輸出功率：路徑功率：100W、沖擊功率：0～400W
11）燒穿功率：1225J
11）短路電流：0～320mA

多次脈沖電纜故障測試儀
1）可測35KV以下等級所有電纜的高、低阻故障，適應面廣。
2）脈沖產生器承受沖擊高壓：不低于40KV
3）數據采樣速率: 200MHz
4）測試距離：＞60Km
5）無測試盲區
6）讀數分辨率：0.1m
7）系統測試精度小于20cm
8）測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）；低壓脈沖幅度：約400VP-P 。
9）多次脈沖發送及故障反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離，沒有測試盲區。
10）具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。
11）能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。
12）內置聚合物鋰電池電源：充滿電后可連續工作2小時以上。完全滿足現場測試要求。亦可外接交流電源工作。
13） 工作條件： 溫度-35℃～+45℃，相對濕度 90%，大氣壓力750±30mmHg。

脈沖產生器
具有國際領先水平而且不需要笨重的延弧裝置。配合502多次脈沖電纜故障測試儀主機就能完成多次脈沖法的測試。是多次脈沖電纜故障測試儀的關鍵部件。
技術指標：
沖擊高壓：40KV
無需外接電源
最大測試距離：60Km
體積：430×380×220mm
重量：約10Kg
(DL/T849.1-2004規定不超過±(1%L+20)m 其中：L為電纜長度)
供電方式：內置12V/10Ah直流電源，可連續工作4小時也可外接AC 220V 50Hz電源

•
