ZPQ6300 手持式電能質量分析儀

閱讀次數：3022

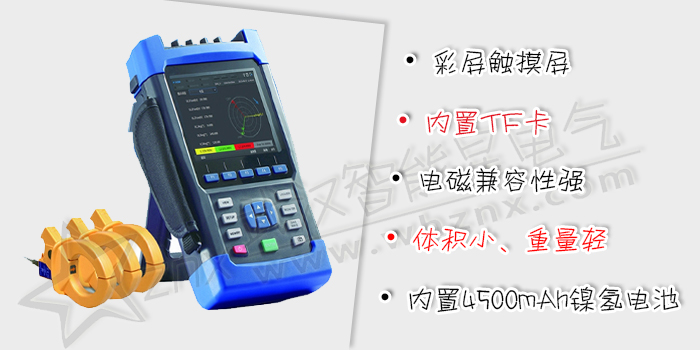

手持式電能質量分析儀
 2.1常規參數
2.1.1  機械
尺寸
263×168×65mm
重量
2kg
2.1.2  電源
市電
110V~240V
適配器輸出
15V，3A
電池
可充電鎳氫電池，4500mAh
電池工作時間
4h
電池充電時間
5h（環境溫度25℃）
省電功能
液晶背光亮度可調，待機時間可調
2.1.3  顯示
尺寸
112.8×84.6mm
色彩
26萬色
分辨率
640×480
亮度
最大亮度350cd/m2 (Typ.)，亮度可調
對比度
500:1（Typ）
可視角度

70/70/50/70 (Typ.)(CR≥10) (左/右/上/下)
2.1.4  共模抑制
CMRR
>60dB
2.1.5  電磁兼容性
標準

等級 4：GB/T 17626.2-2006 靜電放電抗擾度

等級 3：GB/T 17626.3-2006 射頻電磁場輻射抗擾度

等級 3：GB/T 17626.4-2008 電快速瞬變脈沖群抗擾度

等級 3：GB/T 17626.5-2008 浪涌（沖擊）抗擾度

等級 3：GB/T 17626.8-2006 工頻磁場抗擾度

等級 3：GB/T 17626.9-1998 脈沖磁場抗擾度

等級 3：GB/T 17626.12-1998 振蕩波抗擾度
2.1.6  環境
工作環境
0℃~+45℃，濕度90rh%以下
存儲環境
-20℃~+50℃，濕度95rh%以下（不凝結）
2.1.7  存儲
類型
TF卡（內置）
容量
8GB
2.1.8  標準
測量方法

IEC 61000-4-30
測量性能

IEC 61000-4-30 A 級
閃變

IEC 61000-4-15
諧波
IEC 61000-4-7
2.1.9  串?dāng)_
電壓輸入端之間
標稱頻率下為 -60dB
存儲環境
標稱頻率下為 -95dB
2.1.10  安全性
符合標準

GB 4793.1-2007/IEC 61010-1:2001，《測量、控制

和實驗室用電氣設備的安全要求》第一部分：通用要求。
安全等級： CAT III 1000 V/ CAT IV 600 V。
香蕉輸入端
最大電壓

CAT III 1000V/CAT IV 600V
2.1.11  環境可靠性
標準

GB/T 2423.1-2008 低溫

GB/T 2423.2-2008 高溫

GB/T 2423.4-2008 交變濕熱

GB/T 2423.5-1995 沖擊

GB/T 2423.10-2008 振動

GB/T 2423.22-2002 溫度變化
2.2  測量參數
2.2.1  測量類型
電壓
有效值、平均值、正峰值、負峰值、半波有效值、峰值因數
頻率
頻率
電流
有效值、平均值、正峰值、負峰值、半波有效值、峰值因數
功率和電能
有功功率、無功功率、視在功率、功率因數、位移功率因數、電能能耗
電壓諧波
總諧波畸變率、諧波直流分量、1~50 次諧波、1~50 次間諧波、1~35 次高次諧波、1~50 次諧波子組
電流諧波
總諧波畸變率、諧波直流分量、1~50 次諧波、0-49 次間諧波、1~35 次高次諧波、1~50 次諧波子組、電流 K 系數
諧波功率
總諧波畸變率、諧波直流分量、1~50 次諧波
波動和閃變
短閃變、長閃變、波動、波動最大值
不平衡
正序電壓、正序電流、負序電壓、負序電流、零序電壓、零序電流、不平衡度
事件記錄
電壓暫升、電壓暫降、電壓短時中斷、沖擊電流、電壓電流總畸變率越限、奇偶次諧波含有率越限、電壓電流不平衡越限、頻率越限、短閃變?cè)较?、長閃變?cè)较蕖㈤L(zhǎng)期電壓中斷、電壓上下偏差
2.2.2  有功功率、無功功率、視在功率
測量方式
有功功率：每10個周期進行計算
視在功率：由電壓電流的有效值來計算
無功功率：由視在功率、有功功率來計算
顯示方式
表格圖、趨勢圖
標稱頻率 / 分辨率

50.000Hz/0.001Hz
測量精度
±0.001Hz
2.2.3  電壓電流半波有效值
測量方式
每?jī)蓚€(gè)周期運算一次，每周期取 1/2 周期組成 1 個波形運算
測量量程/分辨率
電壓：120V/0.01V、230V/0.01V、400V/0.01V、
1000V/0.01V，電流：根據使用的電流鉗而不同
測量精度
標稱值的 0.1%
2.2.4  電壓有效值
測量方式
由 10 個周期的方均根值計算
顯示方式
每通道的電壓有效值
測量量程 / 分辨率
電壓：120V/0.01V、230V/0.01V、400V/0.01V、1000V/0.01V
測量精度
標稱電壓的 0.1%
2.2.5  電流有效值
測量方式
由 10 個周期的方均根值計算
顯示方式
每通道的電流有效值
測量量程 / 分辨率
電流：根據使用的電流鉗而不同，可選 5A/50A/100A/500A 電流鉗、1200A/3000A/6000A 電流環
測量精度
讀數的 0.1% ＋電流鉗精度
2.2.6  頻率
測量方式
由 10 個周期（50Hz 時）運算
顯示方式
由 10 個周期測量
標稱頻率 / 分辨率

50.000Hz/0.001Hz
測量帶寬
42.5~57.5Hz
測量精度
±0.001Hz
2.2.7  輸入?yún)?shù)
測量線路
一相兩線 / 兩相三線 / 三相三線 / 三相四線
測量線路基本頻率
50Hz
輸入通道數
電壓 4、電流 4
測量量程
電壓測量量程：標稱值：120V，230V，400V，
1000V，最大可測 1000V 瞬時電壓
電流測量量程：根據使用的電流鉗而不同，只支持輸出信號為電壓信號的電流鉗
2.2.8  功率因數
測量方式
有功率與視在功率之比
顯示方式
實時數據顯示
測量量程 / 分辨率
-1.000~1.000/0.001
測量精度
±1% 讀數
2.2.9  諧波電壓、諧波電流、諧波功率
測量方式
符合 IEC61000-4-7，分析時間窗為 10 個周期
窗口點數
5120 點
顯示方式
表格圖、趨勢圖、柱狀圖
測量次數
1 次 ~50 次
測量精度

電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數

電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值

電流諧波大于 3% 標稱值時：誤差小于 1% 讀數

電流諧波小于 3% 標稱值時：誤差小于 0.05% 電流量程
2.2.10  間諧波電壓、間諧波電流
測量方式
符合 IEC61000-4-7，分析時間窗為 10 個周期
窗口點數
5120 點
顯示方式
表格圖、趨勢圖、柱狀圖
測量次數
1~16 組
測量精度

電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數

電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值

電流諧波大于 3% 標稱值時：誤差小于 1% 讀數

電流諧波小于 3% 標稱值時：誤差小于 0.05% 電流量程
2.2.11  高次諧波電壓、高次諧波電流
測量方式
符合 IEC61000-4-7，分析窗口幅度 10 個周期
窗口點數
每 10 個周期共 5120 點
顯示方式
表格圖、趨勢圖、柱狀圖
測量次數
1~35 組
測量精度

電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數

電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值

電流諧波大于 3% 標稱值時：誤差小于 1% 讀數

電流諧波小于 3% 標稱值時：誤差小于 0.05% 電流量程
2.2.12  諧波電壓子組、諧波電流子組
測量方式
符合 IEC61000-4-7，分析窗口幅度 10 個周期
窗口點數
每 10 個周期共 5120 點
顯示方式
表格圖、趨勢圖、柱狀圖
測量次數
1~50 組
測量精度

電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數

電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值

電流諧波大于 3% 標稱值時：誤差小于 1% 讀數

電流諧波小于 3% 標稱值時：誤差小于 0.05% 電流量程
2.2.13  電壓不平衡度、電流不平衡度（負序、零序）
測量方式
三相三線制或三相四線制時，使用三相的基波成分來計算
顯示方式
表格圖、趨勢圖、矢量圖
測量精度
電壓不平衡度：±0.2%
電流不平衡度：±0.5%
2.2.14  電壓波動
測量方式
半波方均值來計算
顯示方式
表格圖、趨勢圖
測量精度
±1%
測量項目
短閃變（Pst）、長閃變（Plt）
測量方式
根據 IEC61000-4-15 標準計算
Pst（10 分鐘） Plt（2 小時）
顯示方式
表格圖、趨勢圖
測量量程
0~20
測量精度
±5%
2.2.16  沖擊電流
測量方式
電流的半波有效值高于設定值且持續時間為10ms~1min
顯示方式
沖擊電流波形、沖擊電流最大值
測量精度
0.1%
2.2.17  電壓暫升、電壓暫降、短時中斷
測量方式
暫升：電壓半波有效值高于設定值且持續時間為10ms~1min 時 , 判定為暫升
暫降：電壓半波有效值低于設定值且持續時間為10ms~1min 時 , 判定為暫降
短時中斷：電壓半波有效值高于設定值且持續時間為 10ms~1min 時 , 判定為短時中斷
顯示方式
暫升、暫降、短時中斷的波形持續時間、幅度等
測量精度
0.1%
